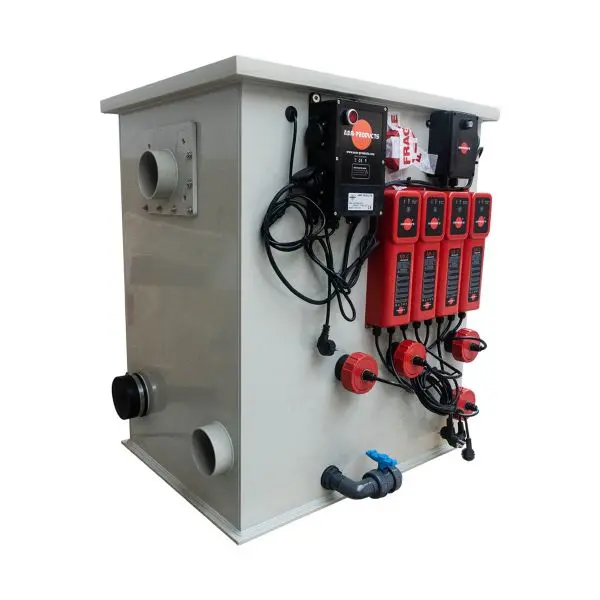

Drum filter including UV-C, max 45 m³/hour

Drum filter including UV-C, max 45 m³/hour

Een trommelfilter is een zeer efficiënt en onderhoudsvriendelijk mechanisch filter. Dankzij een roterende trommel (vergelijkbaar met die van een wasmachine) worden de deeltjes uit het water gefilterd en vervolgens via een spoelsysteem en een afvoergoot uit het filter verwijderd.

Principe van een trommelfilter:

Het principe van de trommelfilter is gebaseerd op een trommel die bedekt is met een fijnmazig roestvrijstalen gaas (70 micron) waar het binnenkomende water doorheen wordt geleid. De binnenkant van de trommel is goed afgesloten, zodat het water alleen door het fijnmazige gaas kan stromen. Omdat de onzuiverheden constant op het gaas achterblijven, stroomt er minder water door. In een systeem dat door een pomp wordt gevoed, daalt het waterpeil buiten de trommel geleidelijk. Wanneer het gewenste peil is bereikt, stuurt een automatische vlotter een signaal naar een regeleenheid die het spoelen van het gaas activeert. Wanneer de trommelfilter moet worden gespoeld, wordt de trommel door een (meestal externe) motor in beweging gebracht om een schoon gaas vrij te geven. Het vuile doek loopt langs een wasunit (een sproeibalk) die het vuil losmaakt en opvangt in een afvalbak. Deze bak voert het spoelwater en het losgemaakte vuil naar buiten, waar het in het riool kan worden afgevoerd. Het resultaat is een zeer efficiënte en krachtige mechanische reiniging van het filter en verwijdering van vaste stoffen uit het water.

Wanneer het textiel verzadigd is met vuil, stijgt het waterpeil in de trommel langzaam door de constante toevoer van de pomp. Hierdoor wordt een steeds groter deel van het textiel vuil en wanneer het waterpeil in de trommel de ingestelde waarde bereikt, wordt de spoelcyclus gestart.

De interne industriële hogedrukpomp bevindt zich voor de trommel en het filter en reinigt vervolgens de roestvrijstalen zeef.

Zodra het spoelen is voltooid en het vuil via de afvalbak naar het riool is afgevoerd, is het filter weer schoon. Door de constante toevoer van vuil raakt het gebruikte doek langzaam verstopt en stijgt het waterpeil in de trommel totdat de sensor weer het waterpeil bereikt. De spoelcyclus begint dan opnieuw en alles begint weer van voren af.

Deze trommelfilter is uitgerust met 4 UVC-lampen.

Onder de trommel bevinden zich twee lampen om algenvorming in de roestvrijstalen zeef te voorkomen.
Er worden twee lampen in de kamer geplaatst met gefilterd water om algvorming te voorkomen.

Voordelen van een trommelfilter:

Aangezien het in principe een systeem zonder weerstand is, kunnen enorme hoeveelheden water worden getransporteerd. Vaak is het aantal toevoeren de beperkende factor en niet de doorvoersnelheid door de trommelfilter zelf.
De mate van mechanische filtering kan worden beïnvloed door de maaswijdte van het gebruikte weefsel. Dit weefsel, dat wordt geleverd in geweven roestvrij staal, heeft een maaswijdte van 70 micron.
Omdat het waterpeil en dus de spoelfrequentie instelbaar zijn, wordt vuil zeer snel en efficiënt uit het bassinsysteem verwijderd.

Technische kenmerken:

Behuizing van polypropyleen, roestvrij staal 304/316. O-ring van Viton en PVC voor hoge druk, siliconen afdichting.
Afmetingen: 86 cm (lengte) x 65 cm (breedte) x 100 cm (hoogte).
Afmetingen trommel: diameter: 50 cm, breedte: 40 cm. As: 18 mm roestvrij staal. Aandrijfmotor: 60 Nm.
Aangedreven door een industriële hogedrukpomp van 6,2 bar.
Inlaat: 2 x 11 cm, uitlaat: 2 x 11 cm.
Vlakke sproeikoppen, berekend op basis van de druk en het debiet van de hogedrukpomp.
Bedieningskast: IP44.
Alle onderdelen zijn in modules gemonteerd en kunnen dus snel worden vervangen.
Opwaartse en neerwaartse stroming in het lichaam voor een langere contacttijd met de UV-C-lampen.
2 UV-C-lampen van 40 watt onder de trommel en 2 UV-C-lampen in de UP-flowkamer.
Afgesloten met deksel.
